Кладка должна вестись со строгим соблюдением технологии: соблюдать перевязку швов в полкирпича, выдерживать толщину швов не более 5 мм.

Кладку ведут прямолинейно без отклонений от вертикали и горизонтали. Внутренние поверхности дымовых каналов тщательно очищают от излишков раствора и вымывают. Необходимо выдерживать одинаковые площади сечения каналов подверток перевалов. Наружные поверхности необходимо тщательно отмывать от излишков раствора, швы расшивать расшивкой толщиной 4-5 мм. На лицевых гранях необходимо снимать фаски. Защищенные поверхности кирпича необходимо обращать внутрь дымовых каналов. Верхняя часть (перекрыша) отопительного щитка должна быть перекрыта тремя рядами кладки на расстоянии до сгораемого потолка 500 мм. Если расстояние менее 500 мм необходимо перекрывать четырьмя рядами кладки. При расстоянии менее 200 мм необходимо дополнительно укладывать теплоизоляцию.

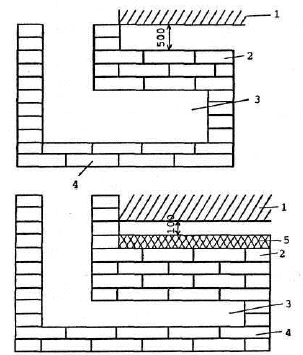

Рис. 30. Способ кладки отопительных щитков:
Рис. 30. Способ кладки отопительных щитков:

1 - потолок; 2 - перекрыша; 3 - дымовой канал; 4 - кирпичная кладка; 5 - термостойкая негорючая теплоизоляция
