Простая кухонная плита имеет размер в плане 510 х 890 мм, принцип устройства, работа и кладка ее описаны в разделе «простая кухонная плита».

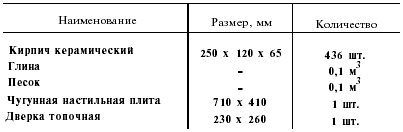

Таблица 11

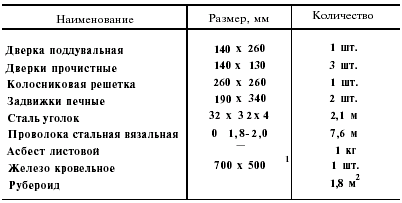

Продолжение таблицы 11

Трехканальный однооборотный отопительный щиток с преимущественно нижним обогревом имеет размер в плане 890 х 380 мм, высота его при 32 рядах кладки и средней толщине швов 5 мм — 2240 мм.

Принцип устройства, работа и кладка его описаны в разделе «Отопительный щиток трехканальный однооборотный с преимущественно нижним обогревом».

На рисунке 55 даны рабочие чертежи совмещенной кладки при; варианте подсоединения кухонной плиты к отопительному щитку со стороны широкой плоскости щитка. Расход материалов и печных приборов дается в таблице.

При использовании кухонной плиты в теплое время открывается задвижка «летнего» хода, дымовые газы, минуя отопительный щиток, уйдут в дымовую трубу — щиток не будет нагреваться. В качестве топлива можно использовать как дрова, так и уголь.
