Кухонная плита с духовкой имеет размер в плане 630 х 890 мм.

Принцип работы и кладка описаны в разделе «Кухонная плита с духовкой». Четырехканальный однооборотный отопительный щиток с преимущественно нижним обогревом имеет размер в плане 1150 х 380 мм, высоту при кладке в 32 ряда и средней толщине швов 5 мм - 2240 мм.

Четырехканальный отопительный щиток имеет более развитые тепловоспринимающие и теплоотдающие поверхности. Хороший равномерный прогрев всего щитка и особенно его нижней части обеспечивается рациональной системой дымооборотов.

Дымовые газы, отходящие от кухонной плиты, поступают в горизонтальный канал, расположенный у пола на третьем ряду кладки и обогревают нижнюю часть щитка; по вертикальному каналу поднимаются вверх, по двум параллельным каналам опускаются вниз и через подвертку уходят в дымовую трубу. Как известно, при нисходящем движении дымовые газы лучше отдают тепло.

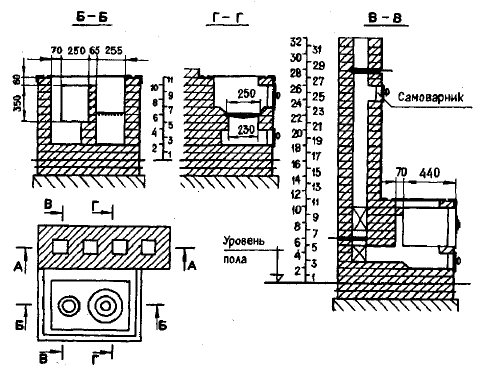

Рис 56 Кухонная плита с духовкой и четырехканальным однооборотным отопительным щитком с преимущественно нижним обогревом

Продолжение рис. 56

Продолжение рис. 56

Продолжение рис. 56

Окончание рис. 56

Два параллельных канала с нисходящим движением газов обеспечивают низкое сопротивление дымооборотов, в них происходит саморегулирование тяги.

При использовании кухонной плиты в теплое время открывается задвижка летнего хода, дымовые газы, минуя отопительный щиток, уходят в дымовую трубу, щиток не нагревается.

На рисунке 56 дается совмещенная кладка плиты и отопительного щитка с подключением кухонной плиты к щитку со стороны широкой плоскости. При подсоединении кухонной плиты к щитку с торцевой стороны задвижка летнего хода и прочистная дверка переносятся на широкую плоскость щитка.

Таблица 12

Продолжение таблицы 12
