Для удобства чтения на порядовках обозначены диагоналями доли кирпича - трехчетвертки, половинки и четвертки. Залог успеха заключается в строгом соблюдении чертежей и постоянном самоконтроле.

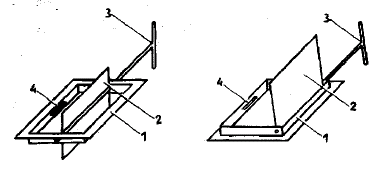

Рис. 130. Устройство для перекрытия канала дымовой трубы: 1 - рамка, 2 - полотно, 3 - ручка, 4 - упор

Камин, сложенный своими руками, не только обогреет и украсит интерьер вашего дома,- будет вашей семейной гордостью. До начала кладки необходимо заготовить весь материал и приборы прочистную дверку, колосниковую решетку, устройство для перекрытия дымовой трубы, экран, рамки для душников и т. п. Перекрытие дымовой трубы камина осложнено тем, что в продаже нет печных задвижек нужных размеров,- приходится готовить их кустарным способом (рис. 130) или применять что-то из отходов производства. Кладка каминов с облицовочными экранами не требует , большой квалификации, поэтому доступна каждому, но необходимо заранее продумать возможность их приобретения или изготовления. Лучше сделать экран из листовой нержавеющей стали толщиной 1,5-3 мм. Заранее надо продумать, как будет отделываться камин,- останется в виде красно-кирпичного декоративно оформленного массива, будет штукатуриться или облицовываться изразцами. В любом случае необходимо соблюдение вертикальности кладки, однородности и горизонтальности швов. Технология выполнения декоративной кладки требует высокой квалификации исполнителя, значительных затрат труда и хорошего качества материалов, но с лихвой окупятся в период эксплуатации.

Выразительность декоративной кладки обеспечивается строгой параллельностью горизонтальных и вертикальных линий, образованных швами. Параллельность горизонтальных линий достигается за счет одинаковой толщины швов и подбора кирпича по толщине для каждого ряда. Параллельность вертикальных линий достигается также одинаковой толщиной швов и размером кирпича.

Если топливник камина выкладывается из огнеупорного кирпича, перевязка его с керамическим не допускается. Топливник как бы обрамляется наружной кладкой из красного кирпича, швы плотно заполняются раствором.

На рисунке 131 и в таблицах №№ 18, 19, 20, 21 даются размеры открытых очагов, рекомендуемые шведскими, английскими и немецкими специалистами.

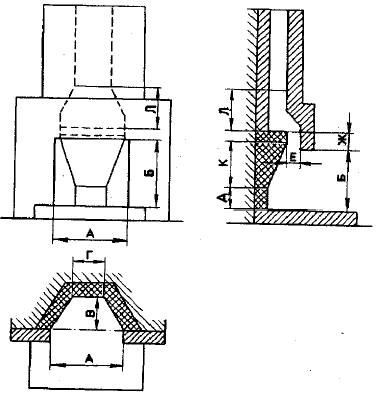

Рис. 131. К рекомендациям английских, шведских и немецких специалистов по выбору размеров очага и дымовых каналов

В таблице № 21 приведены параметры каминов, рекомендованные К. Престорфом (ГДР).

Как видим, их данные расходятся. В книге «Печи и камины» финский автор К. Мякеля говорит: «О правильных размерах очагов существует столько мнений, сколько людей их высказывает». В этом не трудно убедиться.

Размеры и форма топливника камина во многом определяют эффективность его работы, так как теплоотдача открытого очага зависит от расположения и площади отражающих поверхностей (речь идет о каминах, открытых с одной стороны).

Лучшими параметрами обладают большие камины, но для их использования нужны соответствующие помещения. Чем меньше дом и отдельные помещения, тем труднее разместить в нем камин.

Эффективное функционирование камина возможно при наличии постоянного притока воздуха в открытое топочное пространство. Воздухообмен в помещении зависит от его объема и количества воздуха, поступающего в него через неплотности в стенах, полах, окнах и дверях. Если помещение маленькое и неплотности отсутствуют, от недостаточного притока воздуха камин будет дымить.

Сделать маленький камин с оптимальной теплоотдачей сложнее, чем сделать маленькую печь.

Существуют вполне определенные минимальные параметры открытого очага, делать камин с топочной камерой меньших размеров нет смысла. Для «романтики» и украшения интерьера можно сделать любой камин. Единственно возможный вариант, обеспечивающий эффективную работу камина в небольшом помещении,- это подача наружного воздуха непосредственно в топочное пространство по специальному каналу (рис. 116 г, д, ё) или подача его в помещение через устройство для предварительного подогрева (рис. 111). Специальный канал должен оборудоваться задвижкой для его перекрытия и регулирования количества подаваемого воздуха. Сечение канала должно быть не менее 150 см2. Для перекрытия канала можно использовать обычную печную задвижку.
