КАМИН «МИНИ» ДЛЯ МАЛОГАБАРИТНОГО ЗАЛА, ГОСТИНОЙ ПЛОЩАДЬЮ 12-16 М2 В САДОВОМ ДОМИКЕ, ДАЧЕ, КОТТЕДЖЕ, ИНДИВИДУАЛЬНОМ ДОМЕ (РИС. 137). ВАРИАНТ КЛАДКИ ОБЛЕГЧЕННЫЙ (УПРОЩЕННЫЙ), С МЕТАЛЛИЧЕСКИМ ЭКРАНОМ НА ЗАДНЕЙ СТЕНКЕ

Для кладки используется обычный (красный) керамический кирпич хорошего качества. Камин устанавливают в проеме стены или перегородки с выходом задней стенки в смежную комнату.

Рис. 137. Камин «МИНИ» для малогабаритного зала, гостиной площадью 12-16 м2.

Вариант кладки облегченный (упрощенный) с металлическим экраном на задней стенке

Окончание рис. 137

Топочная камера имеет проем площадью 0,22 м2, перекрытый лучковой перемычкой; минимальная глубина топливника — 260 мм. Устойчивая работа камина достигается за счет соблюдения физических закономерностей, параметров и формы очага.

Минимальная глубина очага компенсируется напуском перемычки вперед на 65 мм. Занижать этот размер не следует. Лучковая перемычка выполняется из неполномерного кирпича размером 120 х 185 мм (трехчетвертки); сторона, обращенная в дымоход, тщательно притесывается под углом 45° на 60 мм. Низ топочной камеры ограничен подом с колосниковой решеткой и зольной камерой, боковые стенки развернуты на 25°, задняя вертикальная выполняется горизонтальными рядами. Перевал образуется за счет напуска кирпича на одну четверть в 11-ом, 12-ом рядах кладки.

Задняя стенка топливника закрывается металлическим экраном, навешенным на штыри, заложенные в кладку (рис. 137). Расстояние между верхними штырями 240 мм, нижними - 180 мм.

Камера дымосборника, образованная четырьмя рядами кирпичной кладки, плавно сужается с боков и переходит в дымовую трубу. Кирпичи, образующие внутренние боковые стенки дымосборника (15-го, 16-го ряда), необходимо тщательно притесать перед укладкой. В задней стенке дымосборника на уровне перевала устанавливается герметическая прочистная дверка для периодического удаления золы и сажи, скапливающихся на перевале. Дымовая труба кирпичная с сечением канала 260 х 130 мм. Для перекрытия трубы у потолка в удобном месте устанавливается задвижка, соответствующая сечению канала. В месте перехода чердачного или междуэтажного перекрытия, выполненного из сгораемого материала, устраивается противопожарная разделка согласно правил.

В боковых стенках камина имеются вертикальные каналы, в которых циркулирует комнатный воздух. Холодный комнатный воздух поступает через отверстие во 2-ом и 3-ем рядах боковых стенок камина. Нагретый от стен топливника теплый воздух выходит в помещение через душники, расположенные на 13-14-ом рядах кладки боковых стенок камина.

Для сбора золы в зольную камеру вставляется металлический ящик.

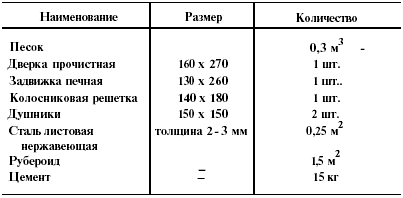

Таблица 24

Спецификация материалов и приборов

Продолжение таблицы 24

Примечание. Расход кирпича дан на кладку камина с 1 по 16 ряд без учета дымовой трубы.

На 1 метр дымовой трубы необходимо 70 штук кирпича.
