Рис. 3. ЦИКЛ КАРНО на диаграмме объем – давление. Площади, выделенные ретушью: а – работа, совершаемая газом; б – работа, совершаемая над газом; в – разность площадей а и б, равная полезной работе, совершаемой машиной.

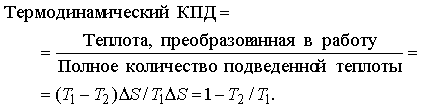

На изложенных соображениях основан вывод формулы Карно, которая дает максимально возможный КПД идеальной тепловой машины, работающей при заданной разности температур нагревателя и холодильника:

Реальная машина не может работать с таким КПД, поскольку в ней неизбежны трение и утечки тепла. Для паровой машины, работающей, например, при температуре котла 130° C (403 К) и температуре конденсатора 30° C (303 К), термодинамический КПД равен 100/403, т.е. меньше 25%.

ЦИКЛ КАРНО для воображаемой машины, идеально теплоизолированной, с фиксированным количеством рабочего газа и с поршнем, движущимся в рабочем цилиндре без трения. Цикл состоит в переносе машины с нагревателя на теплоизолированную подставку, затем на холодильник и снова на теплоизолированную подставку. При расширении и сжатии газа поршень перемещается.

Цикл Карно

Теорема Карно: термический к. и. д. обратимого цикла Карно не зависит от природы рабочего тела и является функцией только абсолютных температур нагревателя (T1) и холодильника (T2):

h = (T1 - T2)/T1

Список литературы. 1. Мякишев Г.Я., Буховцев Б.Б. Физика 10. 2. Шахмаев Н.М. Физика 10. 3. Рымкевич А.П. Сборник задач по физике - 1986 г. 4. Физика 10 под редакцией Пипского ( для школ и классов с углубл.изуч.) 5. Кабардин О.Ф. и др. Факультативный курс физики 9 1986 г. 6. Свитков Л.П. Термодинамика и молекулярная физика 1970 г. 7. Кабардин О.Ф. и др. Задания для итогового контроля уч-ся по физике. 8. Мартынов И.М. 9. Хозяикова Э.Н. Дидактический материал по физике 9 кл. 1978 г. 10. Билимович Б.Ф. Тепловые явления в технике 1981 г.
