Ни в коем случае нельзя применять для кладки перемычек, сводов, перекрытий металл, хотя в некоторых изданиях по печному делу встречаются такие рекомендации.
Металл имеет больший коэффициент теплового линейного расширения чем кирпич. При нагревании он деформирует и разрушает печную кладку, к тому же сильно коробится, вследствие чего уменьшает срок эксплуатации очагов в несколько раз. Печи с применением такой технологии служат не более 3-5 лет. Металл можно устанавливать только на наружные поверхности очагов, не подверженные сильному нагреву и прямому контакту с дымовыми газами. К примеру, банные печи-каменки выкладываются в каркасе из стальных уголков, также топливники отопительно-варочных печей, легкие каркасные печи. Печи голландки выкладываются в кожухе из кровельной стали (см. рис. 15). Печи заключаются в каркас, чтобы создать наиболее прочную конструкцию, работающую в экстремальных условиях.

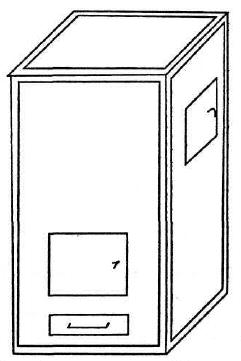

Рис. 15. Банная печь в стальном каркасе
К примеру, банные печи-каменки подвержены большим перепадам температуры, в результате чего сильно расширяются швы кладки. Печи не выдерживают значительных перепадов температуры и деформируются. В результате чего кирпичи в кладке смещаются и печь может быстро разрушиться. Заключение таких печей в каркас из уголков значительно увеличивает срок эксплуатации печей. Без каркаса печи служат не более двух лет, а с каркасом до 8-10 лет.
Стальные уголки в конструкциях печей можно применять для кладки перемычек, не подверженных прямому контакту с огнем и горячими дымовыми газами. Например, устройство полок над очажной плитой, кладка перемычек подпечья русской печи, кладка сушильных и вентиляционных шкафов с устройством в них полок; кладка наружных перемычек каминов, русских печей, уличных очагов; кладка горизонтальных боровов дымоходов в качестве опоры их на уголки. Металл листовой применяется для изготовления переходных дымовых патрубков.
Рис. 16. Кладка перемычек
Этими способами можно перекрывать топливники и дымовые каналы с шириной от 120 мм до 500 мм. На перекрытиях шириной 380 и 500 мм необходимо срезать тычки под углом в 45°. Перекрытия шириной свыше 500 мм рекомендуется перекрывать арочными сводами. Своды русских печей рекомендуется делать только арочными и с применением клинового кирпича и независимо от ширины топливника (горнила), так как такие своды подвержены чрезмерным термическим нагрузкам.
Рис. 17. Арочный свод:
1 - пяточные кирпичи; 2 - клиновые кирпичи; 3 - подоснование печи; 4 - боковые стенки шириной 1 кирпич (250 мм.)
Боковые стены (опорные) арочных перекрытий рекомендуется выкладывать толщиной не менее в 1 кирпич — 250 мм. Сам свод (арочное перекрытие) также рекомендуется выкладывать толщиной в 1 кирпич.
