Габариты: высота — 1620 мм, ширина — 1280 мм, длина — 1140 мм.

Обогреваемая площадь до 60 м2.

Объем до 150 м3.

Имеет тепловоздушную камеру (сушилку).

Срок эксплуатации — 20 лет.

Спецификация материалов

Кирпич печной полнотелый — 800 шт.

Кирпич шамот ШБ-5 или ШБ-6 — 200 шт.

Рис. 1. Печь отопительная № 3
Рис. 1. Печь отопительная № 3

Рис. 2а. Печь отопительная № 3 в разрезе А - А
Рис. 2а. Печь отопительная № 3 в разрезе А - А

Рис. 2б. Печь отопительная № 3 в разрезе Б - Б
Рис. 2б. Печь отопительная № 3 в разрезе Б - Б

Рис. 2в. Печь отопительная № 3 в разрезе В - В
Рис. 2в. Печь отопительная № 3 в разрезе В - В

Рис. 2г. Печь отопительная № 3 в разрезе Г - Г
Рис. 2г. Печь отопительная № 3 в разрезе Г - Г

Рис. 3.1. Кладка отопительной печи № 3 (ряд 1)
Рис. 3.1. Кладка отопительной печи № 3 (ряд 1)

Рис. 3.2. Кладка отопительной печи № 3 (ряд 2)
Рис. 3.2. Кладка отопительной печи № 3 (ряд 2)

Рис. 3.3. Кладка отопительной печи № 3 (ряд 3)
Рис. 3.3. Кладка отопительной печи № 3 (ряд 3)

Рис. 3.4. Кладка отопительной печи № 3 (ряд 4)
Рис. 3.4. Кладка отопительной печи № 3 (ряд 4)

Рис. 3.5. Кладка отопительной печи № 3 (ряд 5)
Рис. 3.5. Кладка отопительной печи № 3 (ряд 5)

Рис. 3.6. Кладка отопительной печи № 3 (ряд 6)
Рис. 3.6. Кладка отопительной печи № 3 (ряд 6)

Рис. 3.7. Кладка отопительной печи № 3 (ряд 7)
Рис. 3.7. Кладка отопительной печи № 3 (ряд 7)

Рис. 3.8. Кладка отопительной печи № 3 (ряд 8)
Рис. 3.8. Кладка отопительной печи № 3 (ряд 8)

Рис. 3.9. Кладка отопительной печи № 3 (ряд 9)
Рис. 3.9. Кладка отопительной печи № 3 (ряд 9)

Рис. 3.10. Кладка отопительной печи № 3 (ряд 10)
Рис. 3.10. Кладка отопительной печи № 3 (ряд 10)

Рис. 3.11. Кладка отопительной печи № 3 (ряд 11)
Рис. 3.11. Кладка отопительной печи № 3 (ряд 11)

Рис. 3.12. Кладка отопительной печи № 3 (ряд 12)
Рис. 3.12. Кладка отопительной печи № 3 (ряд 12)

Рис. 3.13. Кладка отопительной печи № 3 (ряд 13)
Рис. 3.13. Кладка отопительной печи № 3 (ряд 13)

Рис. 3.14. Кладка отопительной печи № 3 (ряд 14)
Рис. 3.14. Кладка отопительной печи № 3 (ряд 14)

Рис. 3.15. Кладка отопительной печи № 3 (ряд 15)
Рис. 3.15. Кладка отопительной печи № 3 (ряд 15)

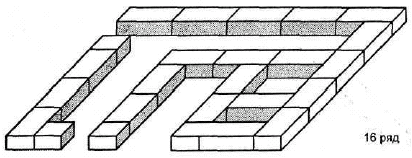

Рис. 3.16. Кладка отопительной печи № 3 (ряд 16)
Рис. 3.16. Кладка отопительной печи № 3 (ряд 16)

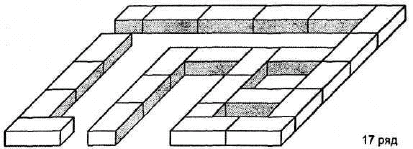

Рис. 3.17. Кладка отопительной печи № 3 (ряд 17)
Рис. 3.17. Кладка отопительной печи № 3 (ряд 17)

Рис. 3.18. Кладка отопительной печи № 3 (ряд 18)
Рис. 3.18. Кладка отопительной печи № 3 (ряд 18)

Рис. 3.19. Кладка отопительной печи № 3 (ряд 19)
Рис. 3.19. Кладка отопительной печи № 3 (ряд 19)

Рис. 3.20. Кладка отопительной печи № 3 (ряд 20)
Рис. 3.20. Кладка отопительной печи № 3 (ряд 20)

Рис. 3.21. Кладка отопительной печи № 3 (ряд 21)
Рис. 3.21. Кладка отопительной печи № 3 (ряд 21)

Рис. 3.22. Кладка отопительной печи № 3 (ряд 22)
Рис. 3.22. Кладка отопительной печи № 3 (ряд 22)

Рис. 3.23. Кладка отопительной печи № 3 (ряд 23)
Рис. 3.23. Кладка отопительной печи № 3 (ряд 23)

Рис. 3.24. Кладка отопительной печи № 3 (ряд 24)
Рис. 3.24. Кладка отопительной печи № 3 (ряд 24)

Рис. 3.25. Кладка отопительной печи № 3 (ряд 25)
Рис. 3.25. Кладка отопительной печи № 3 (ряд 25)

Дверка топочная — 1 шт.

Дверка поддувальная — 1 шт.

Дверка прочистная большая — 4 шт.

Дверка прочистная малая (для печи № 3А) — 2 шт.

Колосник — 1 шт.

Глина — 250 кг.

Песок — 500 кг.

Молотая каолиновая вата или вермикулит — 20 л.

Глина огнеупорная — 25 кг.

Песок шамотный — 50 кг.

На 3-4 рядах устанавливают поддувальную дверку, выкладывают зольную камеру и горизонтальные дымовые каналы, устанавливают две прочистные дверки.

С 5-10 ряд выкладывают топливник и футеруют шамотным кирпичом.

С 5 по 8 ряд выкладывают вертикальные дымовые каналы (колпаки) и опускают из топливника вертикальный дымовой канал.

На 7-10 рядах устанавливают топочную дверку.

На 11-12 рядах перекрывают колпаки и делают два подсосных канала.

На 12 ряду устанавливают пяточные кирпичи и деревянное кружало для выкладки свода топливника.

На 13-14 рядах выкладывают горизонтальные дымовые каналы, устанавливают прочистную дверку.

С 12 по 15 ряды выкладывают свод и делают в нем подсосный канал.

На 15-17 рядах выкладывают горизонтальный дымовой канал.

С 16 по 21 ряд выкладывают тепловоздушную камеру.

На 16 и 17 рядах устанавливают прочистную дверку.

С 20 по 23 ряды перекрывают колпаки и саму печь.

На 23 ряд устанавливают задвижку.

С 24 ряда выкладывают дымовую трубу.
