Печь И. С. Подгородникова (рис. 5.24 и 5.25) относится к двухколпаковым печам. Напомним, что двухколпаковая отопительная система — это наиболее совершенная конструкция дымохода. Отличаясь простотой конструкции, она обеспечивает наилучшее сохранение тепла и его распределение по высоте комнаты, не требует высокой трубы, работает по принципу «автоматической вьюшки», т. е.

газы движутся в ней не по заданным стенками дымовых каналов и положением задвижек путям, а вольно — по законам естественной конвекции. При этом холодный воздух не выдувает тепло из печи, а обтекает горячий газовый поток снизу, как это видно на разрезах.

Плиту можно топить по-летнему, не прогревая отопительную систему, и по-зимнему.

Мы приводим два варианта печи — без духовки (ИП-1) и с расположенной под плитой духовкой (ИП-2).

Вариант без духовки (ИП-1)

Размер печи 115x77 см; высота 30 рядов (210 см). Мощность печи при двух топках в сутки 2,9 кВт.

При летней топке газы из-под плиты попадают прямо в трубу через открытую задвижку летнего хода. При зимней топке эта задвижка закрыта, и газы через расположенное внизу топки отверстие попадают в нижнюю колпаковую камеру, теряя почти все тепло, а затем через подвертку — в верхнюю колпаковую камеру; там они, остывая, опускаются по стенкам колпака и через отверстие в его нижней части уходят в трубу.

Варочная камера при наличии дверец довольно долго сохраняет тепло внутренних стенок и не дает остывать кастрюлям с едой.

Приводим перечень необходимой металлической фурнитуры: топочная дверца, 25x21 см — 1 шт.

поддувальная и вьюшечная дверца, 25х 14 см — 1 шт.

задвижка летнего хода, 13x13 см . — 1 шт.

вентиляционная задвижка, 13x24 см — 1шт.

колосниковая решетка, 25x25 см плита чугунная на две конфорки, 58x34 см — 1 шт.

дверцы для варочной камеры (согласно чертежу), 64x44 см — 1 шт.

вьюшка, диаметр 18 см — 1шт.

самоварный душник, 10 см — 1шт.

полоса стальная, 5x0,5 см — 1 шт. длиной 75 см — 2 шт. длиной по 35 см Примечание. Отверстия для чистки, как видно на разрезах, закрываются съемными кирпичами, которые вдвигают не до конца.

Разрезы печи приведены на рис. 5.26, порядовки — на рис. 5.27.

Потребное количество кирпича: красного — 700 шт., огнеупорного (заштрихован крест-накрест) — 45 шт.

Рис. 5.26. Разрезы отопительно-варочной печи ИП-1. Размеры в см:
Рис. 5.26. Разрезы отопительно-варочной печи ИП-1. Размеры в см:

1 — чистки; 2 — задвижка летнего хода (13х13см); 3 — душник; 4 — вентиляционная задвижка (13х24см); 5 и 6 — отверстия для входа газа в нижний колпак и
дымовую трубу; 7 — верхний колпак; 8 — нижний колпак; 9 — подвертка перехода

Рис. 5.27. Порядовки печи ИП-1. Размеры в см
Рис. 5.27. Порядовки печи ИП-1. Размеры в см

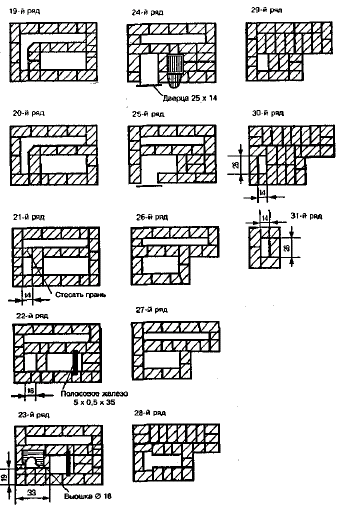

Рис. 5.27. Окончание. Порядовки печи ИП-1
Рис. 5.27. Окончание. Порядовки печи ИП-1

Чертежи дверцы варочной камеры печи ИП-1 приведены на рис. 5.28.

Рис 5.28. Дверца варочной камеры печи ИП-1. Размеры в мм
Рис 5.28. Дверца варочной камеры печи ИП-1. Размеры в мм

Вариант с духовкой (ИП-2)

Эта печь чуть уже с фасада, ее размеры 102x77 см при высоте 210 см (30 рядов). Ее мощность 2,3 кВт (при двух топках).

Духовой шкаф расположен под плитой. В этом варианте печи даже при летней топке газы уходят в отопительную камеру через нижнее отверстие под плитой, поэтому духовой шкаф всегда омывается ими.

Для дополнительной теплоизоляции дверцу духового шкафа нужно сделать двойной и зазор заполнить древесной золой или иным теплоизолятором.

Верх нужно обмазать огнеупорной глиной с песком (1,5 см).

В печи предусмотрена вентиляционная задвижка. Ее открывают после топки, а во время топки держат закрытой или чуть открытой, полное ее открывание ухудшает тягу.

При первой растопке во избежание дымления нужно прогреть сначала трубу, для чего открывают задвижку летнего хода и вьюшку. Можно сжечь во вьюшке бумагу. Когда топливо разгорится, закройте задвижку.

На рис. 5.29 приведены чертежи дверцы варочной камеры.

Не забудьте стесывать грани кирпича по ходу дыма согласно чертежам (разрезы — рис. 5.30, порядовки — 5.31).

Потребное количество кирпича: красного — 600 шт., огнеупорного — 50 шт.

Перечень необходимой металлической фурнитуры: топочная дверца, 25x21 см — 1 шт.

поддувальная и вьюшечная дверца, 25x14 см — 2 шт.

прочистная дверца, 13х 14 см — 1шт.

дверцы для варочной камеры (согласно чертежу рис. 5.29), 77x44 см — 1 шт.

задвижка вентиляционная, 13x24 см — 1шт.

задвижка летнего хода, 13х 13 см — 1 шт.

колосниковая решетка 25x25 см шптгачугуннаянадвеконфорки,71х41см — 1шт.

вьюшка, диаметр 18 см — 1шт.

душник самоварный, 10 см — 1шт.

утолок, 3x3 см — 1шт. длиной 90 см полоса стальная, 5х 0,5 см — 3 шт. длиной по 35 см

Рис. 5.29. Дверца варочной камеры печи ИП-2. Размеры в мм
Рис. 5.29. Дверца варочной камеры печи ИП-2. Размеры в мм

Рис. 5.30. Разрезы отопительно-варочной печи ИП-2 (с духовкой).
Рис. 5.30. Разрезы отопительно-варочной печи ИП-2 (с духовкой).

Размеры в см
1 — чистки; 2 — задвижка летнего хода; 3 — душники; 4 — вентиляционная
задвижка; 5 и 6 — отверстия для входа газа в нижний колпак и дымовую трубу,
7 и 8 — верхний и нижний колпак; 9 — духовка; 10 — вьюшка

Рис. 5.31. Порядовки печи ИП-2 (с духовкой). Размеры в см
Рис. 5.31. Порядовки печи ИП-2 (с духовкой). Размеры в см

Рис. 5.31. Окончание. Порядовки печи ИП-2 (с духовкой)
Рис. 5.31. Окончание. Порядовки печи ИП-2 (с духовкой)
