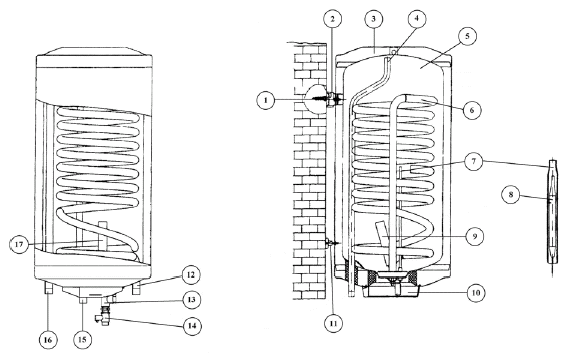

1. Монтажный дюбель.


1. Монтажный дюбель.

2. Монтажная пластина.

3. Теплоизоляция.

4. Штуцер отбора воды контура ГВС из бойлера.

5. Внутренняя емкость бойлера.

6. Котловой серпантин.

7. Колба термостата.

8. Термостат.

9. Магниевый анод.

10. Панель управления.

11. Фиксатор вертикального положения.

12. Штуцер поступления котлового теплоносителя в бойлер.

13. Обратный клапан.

14. Штуцер подачи воды контура ГВС в бойлер.

15. Штуцер поступления воды контура ГВС из бойлера.

16. Штуцер поступления котлового теплоносителя из бойлера.

17. Штуцер поступления воды контура ГВС в бойлер.
