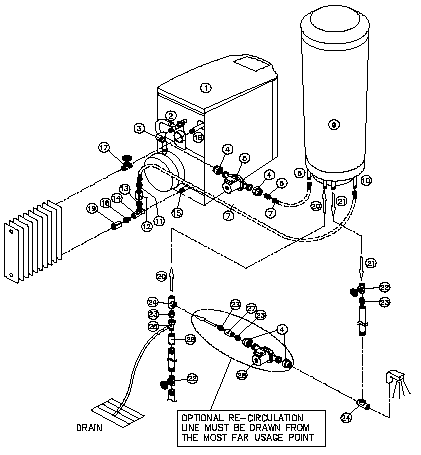

1. Котел.


1. Котел.

2. Выход из котла на подсоединение к бойлеру 1”.

3. Отводное колено 1”.

4. Фитинг для подключения помпы (насоса).

5. Циркуляционный насос.

6. Редуцирующий ниппель 1” – ¾”.

7. Гибкий шланг.

8. Вход в змеевик ¾”.

9. Бойлер.

10. Выход из змеевика ¾”.

11. Ниппель ¾”.

12. Обратный клапан ¾”.

13. Редуцирующий ниппель 1” – ¾”.

14. Т-образный фитинг 1”.

15. Обратная подача теплоносителя в котел 1”.

16. Прямая подача теплоносителя от котла 1”.

17. Шаровой кран 1”.

18. Ниппель 1”.

19. Обратный клапан 1”.

20. Подача воды контура ГВС в бойлер ½”.

21. Выход воды контура ГВС из бойлера ½”.

22. Шаровой кран ½”.

23. Ниппель ½”.

24. Т-образный фитинг ½”.

25. Предохранительный клапан.

26. Патрубок ½”.

27. Обратный клапан ½”.

28. Насос контура ГВС.
