Выбранная площадка должна быть как можно нн-^ке дна топливника котла 2. Дно бака наземной батареи 31 должно находиться ниже дна топливника 2 не менее, чем на 90 см, и чем ниже, тем лучше.

Наземную батарею можно заглубить в землю, однако это заглубление не должно мешать солнечным лучам освещать бак солнечной батареи.

Для наземной солнечной батареи чем больше емкость, тем лучше (300-800 литров), ибо чем больше воды, тем она медленнее остывает после захода солнца. В свою очередь, чем больше площадь облучаемой поверхности бака, тем быстрее нагревается вода в баке.

Бак для наземной батареи желательно делать в высоту в 3-4 раза больше диаметра бака, из соображения как можно больше использовать солнечные лучи.

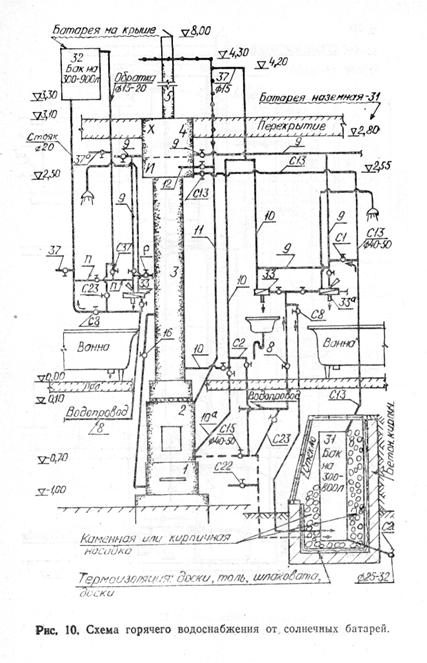

На рис. 10 показана наземная батарея в разрезе.

Из рисунка видно, что остекление делается со стороны, освещаемой солнцем с начала восхода и до его захода, причем остекляются бока и крыша батареи. Остекление боков и потолка должно быть сделано герметичным, чтобы не выпустить тепло, полученное от Солнца.

На рис. 10 показана конструкция наземной солнечной батареи круглой формы, стены которой сделаны из кирпича, и снаружи, с боков до самой вершины, засыпаны землей с целью предотвращения промерзания стен зимой.

Стенки и дно батареи с внутренней стороны обрабатываются термоизоляционным слоем с таким расчетом, чтобы тепло не передавалось на кирпичные и бетонные стенки и дно батареи. В центре сооружения устанавливается бак. Этот бак, в свою очередь, обкладывается каменной или кирпичной насадкой до самых стенок, которая будет выполнять роль аккумулятора солнечного тепла, а при заходе солнца аккумулированное тепло будет передаваться воде в бак. Таким образом, круглосуточно из солнечной батареи горячая вода будет поступать в распределитель котла 4.

Бак солнечной наземной батареи 31 связан с котлом трубопроводами, подающими и обратными линиями диаметром 40-50 мм (чем толще трубы, тем лучше циркуляция). Подающий трубопровод С 13 верхним концом врезается в центр испарителя "И" распределителя 4, а нижним концом врезается в верхнюю часть под крышкой или в крышку бака. Обратная линия С 15 своим верхним концом врезается в дно полой части топливника 2, а нижним концом врезается в дно бака солнечной батареи 31.

Таким образом образуется контур солнечной па-земной батареи 31. Естественная циркуляция воды в контуре совершается из топливника 2 вниз, по обратной линии С 15 в бак, из бака двигается вверх, по подающей линии С 13 в распределитель котла 4.

С целью сохранения тепла и для того, чтобы не загромождать дворовую часть территории, трубопроводы можно проложить под землей в коробе из кирпича или досок, причем трубопроводы подающие и обратные должны быть хорошо термоизолированы раздельно и уложены в короб, закрыты крышкой и засыпаны землей. Вместе (обратную и подающую линии) обматывать нельзя, т. к. горячее тепло подающей С 13 будет нагревать остывшую в обратной линии С 15, а она, в свою очередь, будет охлаждать воду в подающей С 13, в итоге нарушится нормальная циркуляция воды в контуре.

Также необходимо разъяснить, что опускание подающей линии С 13 из верхней точки бака батареи 31 вниз, в подземный короб, а потом поднимание ее вверх, в распределитель 4, на циркуляции воды в контуре не отразится - это проверено автором при постройке ряда отопительных установок.

Однако, если позволяют условия и не нарушается дворовая планировка и архитектура, можно трубопроводы (подающие С 13 и обратные С 15) прокладывать как воздушные, при условии хорошей термоизоляции.

Для выпуска воды из бака наземной батареи 31, а также из подающей С 13 и обратной С 15, в дно бака врезается спускная труба С 20 (диаметром 25-32 мм) с вентилем и выводится за пределы солнечной батареи 31.

С целью отключения наземной батареи 31 от котла, па верхних концах контуров подающей С 13 и обратной С 15 ставятся вентиля С 13 и С 15.

Для питания холодной водой солнечной батареи 31 врезается водопроводная трубка С 8 с вентилем. Для обратной и попутной промывки контура батареи 31 в обратную линию батареи С 15 врезаются трубки с вентилями (0 20-25 мм). Первая трубка С 23, для питания и обратной промывки, врезается в обратную линию С 15 ниже вентиля С 15 от уличного водопровода 8. Вторая трубка С 22 врезается ниже трубки С 23 в обратную линию С 15, для выпуска воды из контура солнечной батаре 31 при обратной промывке этого контура из распределителя 4.

В тех случаях, когда котел установлен внутри квартиры и излучаемое им тепло мешает людям, горячая вода от солнечной батареи 31 отключается от котла и переключается непосредственно в трубопроводы 9, снабжающие горячей водой квартиру. Для этого необходимо закрыть вентиль С 13 на подающей линии С 13 около распределителя 4 и там же закрыть вентиль 9, а также вентиль С 15 на обратной линии возле топливника 2. Потом открывается вентиль С 1 на перемычке между подающей С 13 и подающей 9 в смесители ЗЗа и 33. В результате вода пойдет из батареи 31 в трубопроводы 9 и в перемычку С 2 - через контрольное колено 10, так как для создания естественной циркуляции воды в контур наземной батареи 31 врезается дополнительная перемычка С 2. Верхний конец перемычки врезается в контрольное колено 10 выше вентиля 10, а нижний конец перемычки С 2 врезается в обратную линию С 15 ниже вентиля С 15.
