Печь состоит из топливника с металлической емкостью для камней. Емкость изготавливается из стального листа толщиной 10—12 мм, либо отливается из чугуна на литейном заводе.

Печь обладает высокой теплоемкостью. Теплоаккумулирующая способность до 48 часов в теплое время года и до 24 часов в зимнее время, температура в смежных помещениях: предбаннике, мойке 18—25 °С. В парилке температура 60—90 °С сохраняется в течение 6—12 часов. Время сохранения высокой температуры зависит от теплопотерь помещения и количества пользователей баней. Время нагрева печи и создание в парилке температуры до 90 С 6—8 часов. Выше 90 °С данная печь не нагревает парилку.

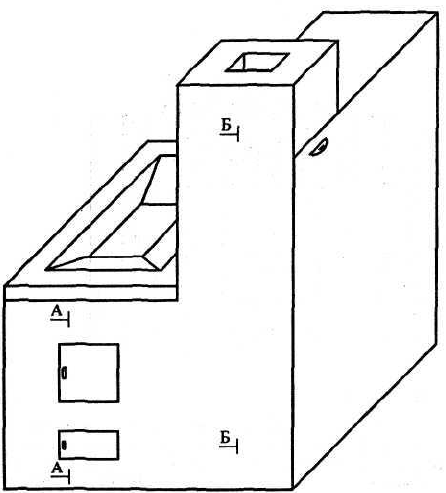

Печь-каменка №3 для бани и сауны
Печь-каменка №3 для бани и сауны

Печь рассчитана на отопление банного помещения общей площадью до 40 м2 или объемом до 100 м3. Обогреваемая площадь парилки не более 10 м2 или объемом 25 м3.

Для горячего водоснабжения в топливник печи встраивается водогрейный котел, устройство котла и системы горячего водоснабжения такое же как и у печей №1 и №2.

Банная печь-каменка №3 в разрезе А-А
Банная печь-каменка №3 в разрезе А-А


Банная печь-каменка №3 в разрезе Б-Б
Банная печь-каменка №3 в разрезе Б-Б


Порядовка банной печи-каменки №3
Порядовка банной печи-каменки №3

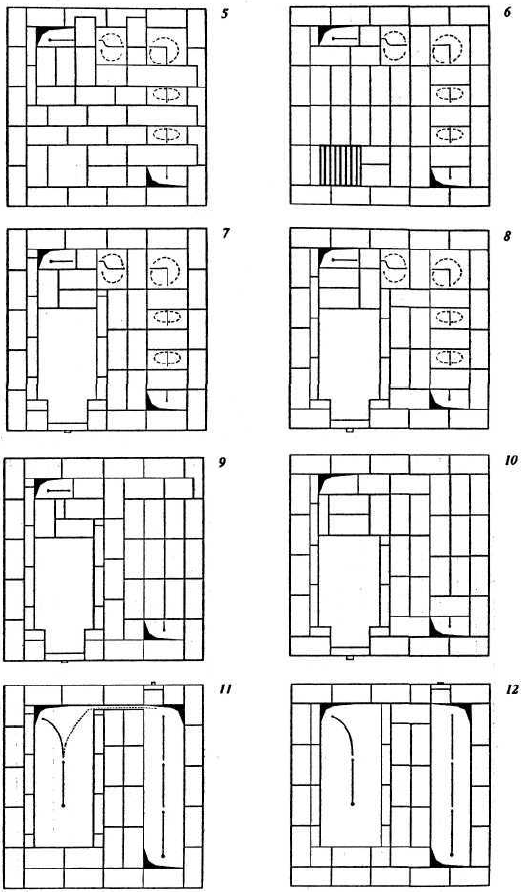

Порядовка банной печи-каменки №3 (продолжение)
Порядовка банной печи-каменки №3 (продолжение)

Порядовка банной печи-каменки №3 (продолжение)
Порядовка банной печи-каменки №3 (продолжение)

1 и 2 ряды выкладывают сплошной кладкой.

На 3—4 рядах выкладывают зольник, Г-образной дымовой канал. Устанавливают две прочистные и поддувальные дверки.

С 5 по 6 ряд устанавливают колосник.

С 5 по 7 ряд выкладывают вертикальные дымовые каналы — колпаки.

На 6 ряд устанавливают топочную дверку.

С 7 по 13 ряды выкладывают шамотную футеровку топливника.

На 9—10 рядах перекрывают колпаки.

На 11—12 ряды выкладывают хайло топливника, горизонтальный дымовой канал, устанавливают прочистную дверку.

Из хайла топливника делают подсосный канал в горизонтальный дымовой канал.

На 14 ряд устанавливают емкость для камней.

С 14 по 16 ряд выкладывают колпаки.

На 17—18 рядах перекрывают колпаки и делают подсосный канал в вышележащий горизонтальный дымовой канал.

На 19—20 рядах выкладывают горизонтальный дымовой канал.

На 22—23 рядах выкладывают перекрышу печи, устанавливают печную задвижку с тремя отверстиями.

С 24 ряда выкладывается дымоход (дымовая труба).
