Толстостенная отопительно-варочная печь Ш-5 с сушильным шкафомГлавная / Строительство печей и каминов / Печи и камины: практическое руководство / Высший пилотаж, или кладка универсальных отопительно-варочных печей / Толстостенная отопительно-варочная печь Ш-5 с сушильным шкафом
Эта же печь может быть дополнена сушильным шкафом (рис. 5.17).
Рис. 5.17. Толстостенная отопительно-варочная печь
Ш-5 с сушильной камерой
В связи с установкой шкафа изменяется кладка 20-28 рядов (см. рис. 5.18). Порядовки 1-20 на рис. 5.16.
Кладка печи достаточно простая, поэтому чертежи порядовок в детальном комментарии не нуждаются. На разрезах видно, какие кирпичи нужно стесать под углом (шестой и девятый ряд). В пятнадцатом ряду уложите стальной уголок вдоль лицевой стороны. Чугунный настил составной — одна часть сплошная, другая с конфоркой.

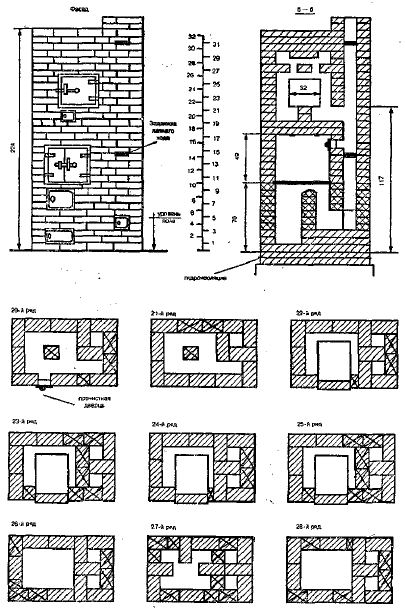

Рис. 5.18. Разрезы и порядовки 20-28 рядов толстостенной
отопительно-варочной печи Ш-5. Размеры в см
Свод топочной камеры опирается на две стальные полосы (семнадцатый ряд) поверх которых укладывается лист оцинкованного железа. Вентиляционная дверца внутри варочной камеры должна быть герметичной.
Колосниковая решетка при нагреве расширяется — не забудьте оставить зазоры по 5 мм между ее торцами и кирпичной кладкой.
С четвертого по десятый ряд кладку вести огнеупорным кирпичом.
Рис. 5.19. Сушильный шкаф (духовка) для толстостенной
отопительно-варочной печи Ш-5. Размеры в мм
