Монтаж воздуховодов притока воздуха и удаления продуктов сгоранияГлавная / Котлы / Высокопроизводительный настенный газовый котел Westen Pulsar / Монтаж воздуховодов притока воздуха и удаления продуктов сгорания
Модель 240 Fi - 1.240 Fi
Монтаж котла может быть выполнен очень легко и гибко благодаря входящим в комплект поставки аксессуарам, описание которых приводится ниже.
Конструкция котла предусматривает его подключение к коаксиальному воздуховоду притока воздуха - удаления продуктов сгорания, вертикального или горизонтального типа.
При установке разделительного комплекта можно использовать также раздельные воздуховоды.
При монтаже следует использовать исключительно аксессуары, поставленные изготовителем!
… коаксиальный (концентрический) воздуховод притока воздуха горения - удаления продуктов сгорания
Такая конструкция воздуховодов удалять продукты сгорания и всасывать воздух для горения непосредственно снаружи здания или через дымоходы типа LAS.
Коаксиальное колено 90°позволяет соединять котел с воздуховодами притока воздуха и удаления продуктов сгорания, идущими в любом направлении, благодаря возможности поворота на 360°. Оно может использоваться также в качестве дополнительного колена с коаксиальным воздуховодом или коленом 45°.
(*) Установленную на котле диафрагму следует снимать только в случаях,
когда длина воздуховода
удаления продуктов сгорания превышает 1 метр + колено.
В случае удаления продуктов сгорания наружу воздуховод притока воздуха-удаления продуктов сгорания должен выступать из стены не менее, чем на 18 мм, чтобы позволить установку алюминиевой шайбы и ее уплотнения во избежание попадания воды внутрь.
Максимальный уклон в наружную сторону таких воздуховодов должен составлять 1 см на один погонный метр.
Каждое колено 90°уменьшает полную допустимую длину воздуховода на 1 метр.
Каждое колено 45°уменьшает полную допустимую длину воздуховода на 0,5 метра.
ПРИМЕРЫ УСТАНОВКИ С ГОРИЗОНТАЛЬНЫМ РАСПОЛОЖЕНИЕМ ВОЗДУХОВОДОВ
ПРИМЕРЫ УСТАНОВКИ С ДЫМОХОДАМИ ТИПА LAS

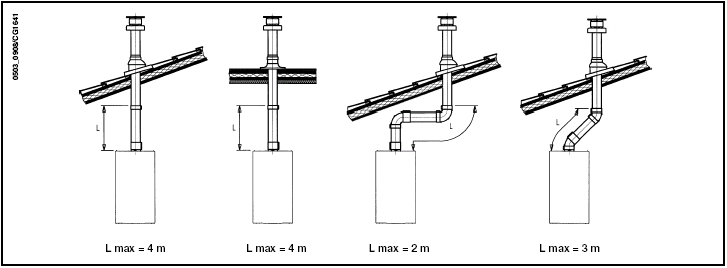

ПРИМЕРЫ УСТАНОВКИ С ВЕРТИКАЛЬНЫМ РАСПОЛОЖЕНИЕМ ВОЗДУХОВОДОВ
Установка может выполняться как на наклонной, так и на ровной крыше с использованием аксессуара - дымохода и черепичной плитки с втулкой, поставляемой по отдельному заказу.
Более подробные указания о способах монтажа аксессуаров см. в приложенной к ним технической документации.
… раздельные воздуховоды притока воздуха и удаления продуктов сгорания
Такая конструкция воздуховодов удалять продукты сгорания и всасывать воздух для горения непосредственно снаружи здания или через отдельные воздуховоды.
Всасывание воздуха для горения может выполняться в разных местах относительно точек удаления продуктов сгорания.
В разделительный комплект входят патрубок-переходник удаления продуктов сгорания (100/80) и патрубок всасывания.
Для крепления патрубка всасывания следует использовать прокладку и болты, ранее снятые с заглушки.
В случае установки с использованием такого типа воздуховодов установленную на котле диафрагму следует снять.
Колено 90°позволяет соединять котел с воздуховодами притока воздуха и удаления продуктов сгорания, идущими в любом направлении, благодаря возможности поворота на 360°. Оно может использоваться также в качестве дополнительного колена с коаксиальным воздуховодом или коленом 45°.
Каждое колено 90°уменьшает полную допустимую длину воздуховода на 0,5 метра.
Каждое колено 45°уменьшает полную допустимую длину воздуховода на 0,25 метра.
ПРИМЕРЫ УСТАНОВКИ С РАЗДЕЛЬНЫМИ ГОРИЗОНТАЛЬНЫМИ ВОЗДУХОВОДАМИ
Внимание: Максимальный уклон в наружную сторону воздуховодов удаления продуктов сгорания должен составлять 1 см на один погонный метр.
В случае установки комплекта для сбора конденсата воздуховод должен быть установлен с уклоном в сторону котла.
Примечание: для котлов модели C52 воздуховоды притока воздуха горения и удаления продукта сгорания не должны выводиться через противоположные друг другу стены здания.
Максимальная длина воздуховода всасывания должна составлять 10 метров. В случае если длина воздуховода удаления продуктов сгорания превышает 6 метров, необходимо установить вблизи котла комплект для сбора конденсата, поставляемый в качестве дополнительного аксессуара.

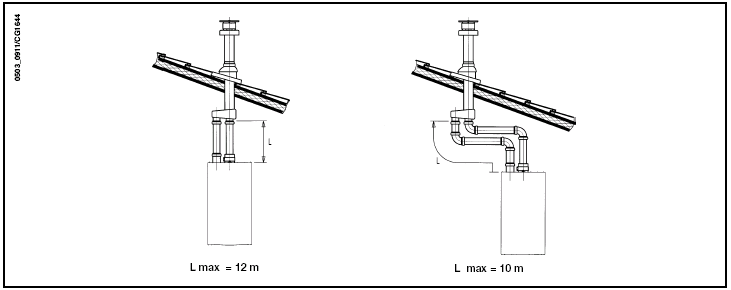

ПРИМЕРЫ УСТАНОВКИ С РАЗДЕЛЬНЫМИ ВЕРТИКАЛЬНЫМИ ВОЗДУХОВОДАМИ
Внимание: отдельный воздуховод для удаления продуктов сгорания следует должным образом изолировать в тех местах, где он касается стен здания (например, с помощью прокладки из стекловаты).
Более подробные указания о способах монтажа аксессуаров см. в приложенной к ним технической документации.
Регулировка подачи воздуха горения для раздельных воздуховодов
Данная регулировка необходима для оптимизации производительности и параметров горения.
При повороте регулятора производится регулировка подачи воздуха горения в соответствии с общей длиной воздуховодов притока воздуха горения и удаления продуктов сгорания.
Поворачивайте этот регулятор для увеличения или уменьшения подачи воздуха
горения в зависимости от типа установки (рисунок
9):
• С всасыванием с левой стороныю
Поворачивайте по часовой стрелке для увеличения подачи воздуха горения и против
часовой стрелки для ее
уменьшения;
• С всасыванием с правой стороныю
Поворачивайте по часовой стрелке для увеличения подачи воздуха горения и против
часовой стрелки для ее
уменьшения;
Для обеспечения еще большей оптимизации процесса горения можно измерить с помощью анализатора продуктов сгорания содержание CO2 в продуктах сгорания при максимальной тепловой мощности котла и, постепенно вращая регулятор подачи воздуха горения, привести содержание CO2 в соответствие с величиной, приведенной в нижеследующей таблице, если измеренная величина окажется меньшей.
Указания о монтаже данного устройства см. в приложенной к нему технической документации.
