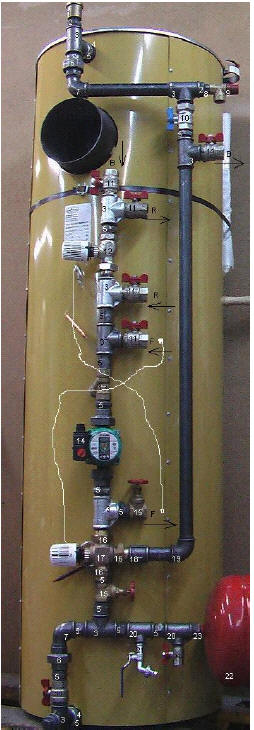

1. Поплавковый клапан воздуха - 1 шт.


1. Поплавковый клапан воздуха - 1 шт.

2. Редукция 025 внешн - 0 15 внутр - 2 шт.

3. Тройник 025 - 8 шт.

4. Редукция 030 внешн - 0 25 внутр - 2 шт.

5. Ниппель 025 - 15 шт.

6. Гаечное соединение 025 внутр - 2 шт.

7. Колено 025 внутр - 2 шт.

8. Ниппель 015 - 11 шт.

9. Предохранительный клапан 1,5 бар. - 1 шт.

10. Шаровой кран с гайкой 025 - 1 шт.

11. Кран 025 - 6 шт.

12. Термоклапан 025 (20 - 60°С) - 1 шт.

13. Фильтр 025 - 1 шт.

14. Циркуляционный насос - 1 шт.

15. Вентиль 025 - 2 шт.

16. Гаечное соединение 025 - 3 шт.

17. Клапан распределения воды 025 - 1 шт.

18. Муфта 025 - 1 шт.

19. Колено 025 внутр - 1 шт.

20. Тройник 025 - 15 - 2 шт.

21. Шаровой кран 015 - 2 шт.

22. Бочек расширительный - 1 шт.

23. Редукция 025 внешн - 0 20 внутр - 1 шт.

R - в/из радиаторы (-ов) B - в/из бойлер (-а)
F - в/из обогрев (-а) пола
