4.1. Котел выполнен в виде напольного шкафа цилиндрической формы, на лицевой стороне которого находится дверца.

Автоматика котла состоит из клапана газового магнитного и терморегулятора.

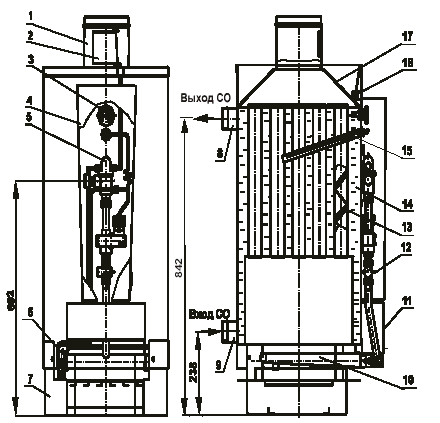

Рис.1. Котел отопительный водогрейный Эконом
Рис.1. Котел отопительный водогрейный Эконом

1. Тягопрерыватель;
2. Дверца тягопрерывателя; 3. Термометр;
4. Дверка;
5. Автоматика котла;
6. Устройство запальное; 7. Основание;
8. Труба отвода воды в СО; 9. Труба подвода воды из СО; 10. Горелка;
11. Кожух;
12. Кран газовый;
13. Турбулятор;
14. Бак-теплообменник;
15. Узел «сильфон – термобаллон»; 16. Датчик тяги;
17. Кожух.

4.2. Клапан газовый магнитный 1 (Рис.2) представляет собой электромеханическое устройство. Состоит из корпуса, внутри которого находится клапан, коробки магнитной, и служит для подачи газа к запальнику и горелке и автоматического отключения подачи газа при: - погасании запальника;
- падении давления газа в сети ниже допустимого или прекращении подачи газа;
- отсутствии тяги в дымоходе.

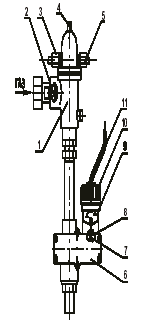

Рис. 2 Автоматика котла.
Рис. 2 Автоматика котла.

1. Клапан газовый магнитный; 2. Фильтр;
3. Гайка накидная термопары; 4. Кнопка пусковая;
5. Гайка накидная датчика тяги; 6. Терморегулятор;
7. Шток;
8. Шайба уплотнительная; 9. Шкала настройки;
10. Гайка регулировочная; 11. Сильфон – термобаллон.

4.3. Тягопрерыватель 1 (Рис.1) предназначен для автоматической стабилизации величины разрежения в топке котла, т.е. уменьшения влияния колебания величины разрежения в дымоходе на тягу в топке котла. Для успешной работы дверца тягопрерывателя 2 (Рис.1) должна легко вращаться на оси.

4.4. Терморегулятор 6 (Рис.2) предназначен для регулирования температуры воды в баке и состоит из узла “сильфон - термобаллон”, установленного внутри бака котла, системы рычагов и клапана, расположенных в корпусе терморегулятора.

На корпусе закреплена шкала настройки и гайка регулировочная 10 (Рис.2), вращая которую можно настраивать автоматику на температуру от 50 0С до 90 0С. Эта перемена температуры вызывается перемещением сильфона вместе со штоком 7 вверх (вниз) при вращении гайки регулировочной.

4.5. Автоматика по тяге состоит из датчика тяги 16 (Рис.1), укрепленного на баке и кабеля, соединяющего датчик тяги с коробкой магнитной.

Рис.3 Устройство запальное
Рис.3 Устройство запальное

1. Термопара;
2. Винт стопорный;
3. Запальник.

4.6. Устройство запальное Рис.3 предназначено для крепления запальника, термопары и розжига основной горелки.

4.7. Безопасность работы котла обеспечивается автоматикой, срабатывание которой происходит при:
- погасании пламени на запальнике; - отсутствии тяги в дымоходе; - прекращении подачи газа или падении давления газа ниже нижнего значения.

В этом случае автоматически прекращается подача газа к запальнику и основной горелке.
