Исходные данные:

1. Расход воздуха в системе

,м3/час (36)

где Lо - производительность системы.

1,1 – коэффициент, учитывающий подсос и утечку воздуха из системы (для металлических воздуховодов).

, м3/час (37)

2. Давление, принимаемое для подбора вентилятора, согласно аэродинамическому расчету, Н=41 Па

Подбор вентилятора осуществляется по расходу воздуха и давлению согласно характеристикам, приведенным в каталогах.

Для системы В1 принимаем:

Канальный вентилятор ВК 11-2-2. Данный вентилятор комплектуется электродвигателем АИР56В2 , N=0,25 кВт, n = 2870 об/мин .

Мощность электродвигателя определяем по формуле:

,кВт, (38)

где Lc - производительность системы;

Hc - потери давления в системе;

η - КПД вентилятора;

ηп- КПД передачи.

Установочная

Из этого следует, что выбранный вентилятор удовлетворяет необходимым требованиям.

Подбор вентилятора для вытяжных систем В2, В3 производится в том же порядке.

7.3. Подбор оборудования для приточной системы.

7.3.1. Назначение калориферов.

Для поддержания в рабочей зоне температуры в зимний период необходимо подавать подогретый воздух в помещения, где находится постоянный обслуживающий персонал. Для этого предусмотрена приточная система. Эта система позволяет создавать требуемые санитарными нормами условия на рабочем месте. Воздух, подаваемый этой системой, подогревается в калориферной установке. В качестве теплоносителя принимается горячая вода с температурой 110-70° С.

Для очистки воздуха от пыли и других вредных веществ в приточной камере устанавливаются воздушные фильтры. К установкам принимаются фильтры ячейковые грубой очистки, эффективностью очистки 80%, сторона обслуживания слева, с фильтрующим стекловолокнистым упругим материалом.

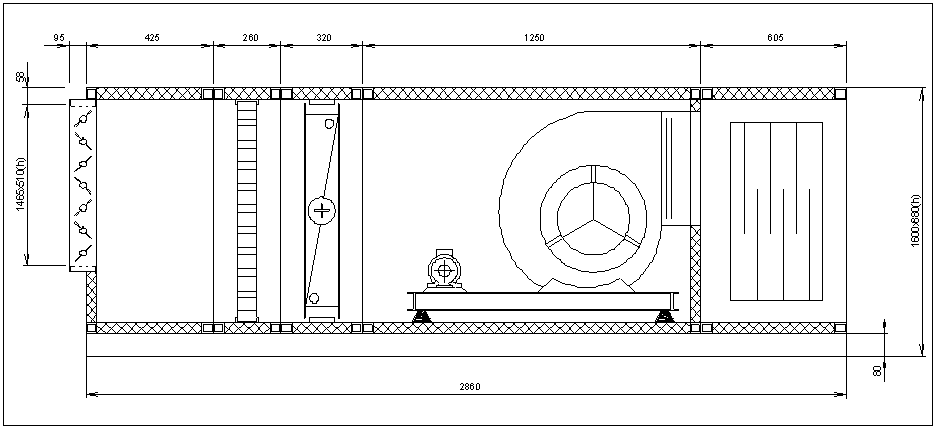

Подбор оборудования осуществляется в программе ООО «Веза» .

Бланк-заказ 1 от 05.03.04

Конструктивное исполнение:

· полимерное покрытие наружных панелей

Автоматика:

· Датчик защиты от замораживания теплообменника по воде;

· Датчик защиты от замораживания теплообменника по воздуху;

· Шкаф приборов автоматики и управления с контроллером;
