Кирпичные трубы тоже утепляют, в частности оштукатуриванием на чердаках тёплыми растворами или облицовкой базальтовой ватой. Особенно это касается чердачных горизонтальных кирпичных коробов. В последнее время появились специальные бетонные блоки с центральным отверстием для выкладки вертикальных труб. В образующийся канал вкладывают металлическую, керамическую или асбоцементную трубу, а зазор между трубой и блоком набивают базальтовой ватой.

Рис. 160. Конструкция утеплённой асбоцементной трубы: а -труба, закреплённая

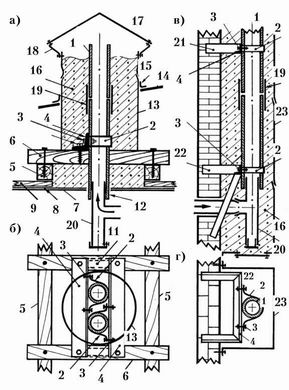

Рис. 160. Конструкция утеплённой асбоцементной трубы: а -труба, закреплённая на перекрытии (вид сбоку), б - то же, вид сверху, в - труба, закреплённая на каменной стене здания (вид сбоку), г - то же, вид сверху.

1 - асбоцементная труба, 2 -хомут, 3 - болтовое крепление хомута, 4<111>несущий уголок металлический, 5<111>балка перекрытия, 6<111>лага, 7<111>стальной лист, закрывающий проём (отступку) в потолке (разделка), 8<111>лист асбестового картона, 9<111>подшивка потолка дощатая, 10<111>крепление уголка к лаге, 11<111>возможный уголок, соединяющий несущие уголки в сварную раму, 12<111>выступающий торец трубы, 13<111>обечайка, 14<111>кровля, 15<111>герметик, 16<111>стекловата, 17<111>зонт, 18 -крепление зонта, 19<111>соединительный патрубок (муфта), 20 -тройник с карманом, 21<111>кронштейн, 22<111>кронштейн с подкосом, 23<111>прямоугольная обечайка, закрепляющаяся на стене.

Кирпичные трубы с толщиной стенки в полкирпича считаются утеплёнными, если они проложены внутри здания (в том числе и во внутренних капитальных стенах) и высовываются лишь над кровлями. Если же труба проходит во внешней (наружной) стене здания, то утеплённой считается труба, имеющая толщину стенки со стороны улицы не менее 64 см (2,5 кирпича). Это значит, что высокие металлические утеплённые трубы, монтируемые на внешней стене (фасаде) здания (приставные трубы) должны иметь толщину теплоизоляции из базальтовой ваты не менее 8-10 см.

Нередко в дачном быту кирпичные трубы, выведенные выше потолка мансарды на чердак или даже выше кровли, удлиняют асбоцементными трубами, вставляемыми в дымовые отверстия труб и уплотняемыми смесью асбеста (картона, шнура, ткани) с глиной или цементом. Асбоцементные трубы можно применять при температуре входящих в трубу дымовых газов не выше 300°С, в то время как металлические трубы допускаются к применению при температурах дымовых газов до 500°С. Удлиняющие асбоцементные трубы также можно утеплять базальтовой ватой, используя обечайки из оцинкованной стали.

В качестве методической иллюстрации приведём широкораспространённую конструкцию утеплённой дымовой трубы для бытовых газовых отопительных котлов (рис. 160). Для металлических печей эта конструкция в большинстве случаев непригодна, так как в обязательном порядке использует нетермостойкие асбоцементные трубы 1, а при замене на стальные водопроводные трубы конструкция становится очень тяжёлой. Стандартная асбоцементная труба 1 (длиной 4 м и диаметром 100 мм или 150 мм) обхватывается хомутом 2 из полосовой стали толщиной 4-6 мм и шириной 30-50 мм и притягивается болтовыми соединениями 3 (не менее М10) к стальным уголкам или швеллерам 4 (с размером полки не менее 50 мм). Такое хомутовое соединение (заменяющее приварной кронштейн на стальных трубах) является основой всей конструкции. Хомутовое соединение может иметь и иную конструкцию, например, в виде двух симметричных (в полкольца) стянутых хомутов, опирающихся затем на огнестойкие несущие конструкции с обеих сторон трубы. Но в любом случае хомутовое соединение должно быть в высшей степени надёжным, поскольку в случае разрыва болтовых соединений или самого хомута асбоцементная труба проскальзывает вниз. Учитывая большой вес трубы (и наращенных частей), нахождение под ней отопительного агрегата (а тем более людей) недопустимо (хотя официально и не запрещено).
