В качестве примера приведём возможные рассуждения и доводы дачника при покупке или конструировании металлической печи для повседневной мытейной бани, в которой можно при желании и попариться.

Во-первых, для летней мытейной бани следует иметь печь с мощностью не менее 10 кВт, а для зимней (всесезонной) - не менее 20 кВт. Если баня большая (более 20 м2), то мощность печи нужно увеличить (напомним, что бытовой уровень мощностей по ГОСТ 9817-95 достигает 70 кВт). Тем не менее, баню (даже летом) желательно в любом случае утеплять эффективным утеплителем: мытейную изнутри, любительскую (гостевую, представительскую) - снаружи (для повышения теплоустойчивости).

Во-вторых, металлические банные печи должны конструктивно обеспечивать в первую очередь нагрев стенки контейнера каменки (причём лучистым теплом, поскольку до высоких температур контейнер, в отличие от фильтрующей каменки, конвективно-кондуктивным теплом просто не прогреть из-за лучистых потерь), затем во вторую очередь прогрев стенки топливника (причём тоже лучистым теплом), а потом воду можно греть даже конвективно-кондуктивным теплом ввиду высокой теплоотдачи в воду. Водогрейный бак можно нагревать даже дымовыми газами (дымовой трубой как в самоваре для повышения общего КПД печи). Таким образом классическая конструкция банной печи близка к схеме на рисунке 147г (с экранированием стенки топливника и утеплением баков с камнями и водой). При удалении из этой конструкции либо воды, либо камней схема преобразуется в конструкцию на рисунке 1476 и 1686. Всякие иные схемы требуют оснований. Так, например, нагрев камней в расширении дымовой трубы (рис. 147е) обоснован в том случае, когда особо горячий пар бывает не очень-то нужен (дачник редко парится, а если и парится, то выпускает пар непосредственно под потолок), а требуется повысить теплоёмкость печи за счёт массивной (сотни килограммов) каменки, чтобы дольше не остывала для сушки белья или, скажем, дров. При этом и КПД печи, кстати, сильно повышается до 80-90%. Или, например, нагрев воздуха стенками печи совсем не предусматривается (рис. 147д) в летней любительской паровой бане (прогреваемой преимущественно поддачами) или в бане-прачке, где высокая температура воздуха не нужна, но желательно долгое умеренное тепло от камней. Схема на рис. 147д имитирует в чём-то кирпичную печь или печь с внешней футеровкой и из-за сильного нагрева стенок должна изготавливаться либо из толстой или качественной жаростойкой стали.

Рис. 168. Различные способы нагрева воды в металлических печах: а - в контейнерах,

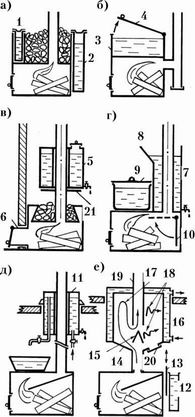

Рис. 168. Различные способы нагрева воды в металлических печах: а - в контейнерах, навешиваемых на стенки печи, с заливкой через верх и вычерпываемых сверху, б - в баке над печью (с крышкой, открываемой так, и в такую сторону, чтобы избежать ожогов рук и лица паром), в - в баке, навешиваемом на на дымовую трубу, г - в открытой водогрейной колонке (самоваре), заливаемой сверху, д - в закрытой колонке с вытеснением горячей воды холодной водой, подаваемой снизу из водопровода (колонка требует предохранительного клапана), при этом колонка выполняет роль водоохлаждаемой разделки, е - в рекуператоре тепла (экономайзере) с водо-охлаждаемыми стенками.

1 - вертикальный бачок, вкладываемый в карман каменки или топливника, 2 - вертикальный бачок, подвешиваемый за крючки на стенки топливника, 3 - обычный наварной бак для воды, 4 - крышка съёмная или откидывающаяся, 5 - бачок с водой, подвесной на крючках за кронштейны на трубе или устанавливаемый на полку, 6 - удлиненный люк-тоннель закладки дров, 7 - самоварный бак с водой (водогрейная колонка безнапорная), 8 - воронка для заливки водой вёдрами, 9 - бачок (кастрюля) на варочной плите, 10 - подвижный внутренний экран, 11 - водоохлаждаемая подвесная разделка в виде напорной водогрейной колонки, 12 -подвесной бачок для воды, 13 - экран выдвижной («задвижка») для регулирования скорости нагрева воды в бачке, 14 - рекуператор (водяной экономайзер) тепла, отходящего с нагретыми дымовыми газами, 15 -рассекатель дымовых газов, 16 - водяная рубашка, 17 - траектория дымовых газов, 18 - потоки лучистого тепла, 19 - дымовая труба с опуском в корпус рекуператора, 20 - люк для прочистки корпуса от сажи, 21 - полка, приваренная к дымовой трубе.
